一、結構與原理：

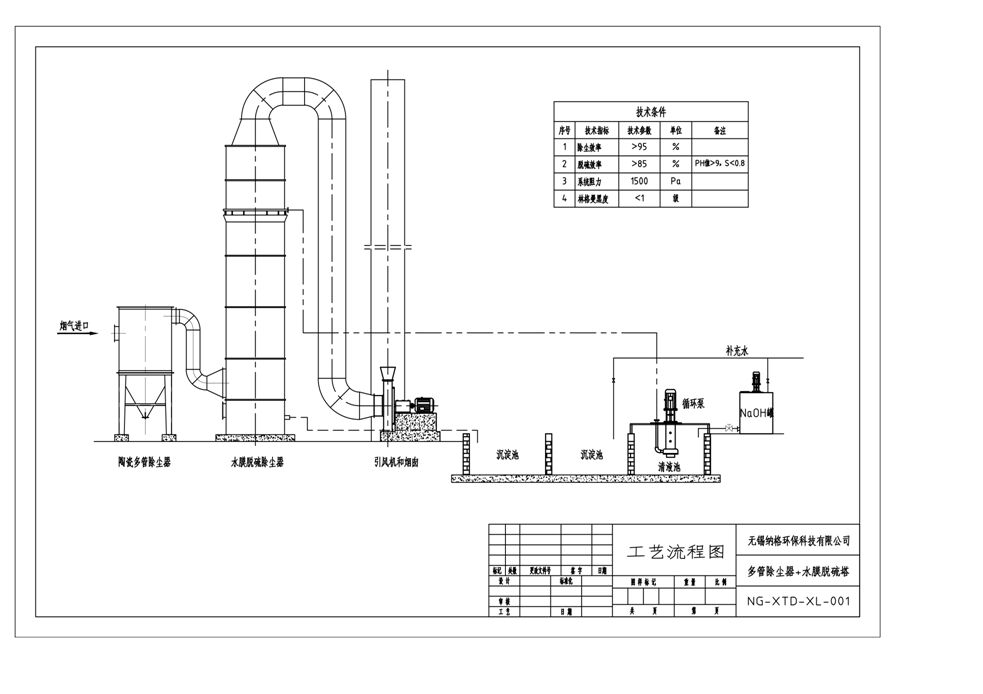

    XL快裝一體式水膜除塵脫硫塔主要由文丘里、主筒體、上部注水槽、下部溢水孔、清理孔等組成，其工作原理是：當含塵氣體由總進氣管進入文丘里噴淋霧化裝置的收縮管后，氣流速度增大，至喉管時流速達到*大。在喉管處加入的洗滌水被高速氣流沖擊，形成液滴并發生霧化，塵粒被潤濕。在塵粒之間以及液滴與塵粒間發生碰撞和凝聚。在擴散管，氣流速度銳減，便于形成較大的含塵水滴。當洗滌水中加有堿液時（PH值≥9），堿液良好的霧化，當二氧化硫氣體通過時候，能夠很好的與堿液混合反應，達到脫硫的效果。
    此后煙氣進入筒體。筒體是一個圓形筒體，水從除塵器上部注水槽進入筒內，使整個圓筒內壁形成一層水膜從上而下流動，煙氣由筒體下部切向進入，在筒體內旋轉上升，含塵氣體在離心力作用下始終與筒體內壁面的水膜發生摩擦，這樣含塵氣體被水膜濕潤，塵粒隨水流到除塵器底部，從溢水孔排走。在筒體底部封底并設有水封槽以防止煙氣從低部漏出，有清理孔便于進行筒體底部清理。除塵后廢水由底部溢流孔排出進入沉淀池，沉淀中和，循環使用。凈化后的氣體，通過筒體上部錐體部分引出，從而達到除塵目的。如在循環池中加入堿性水（PH值≥9），可起到脫硫效果。

二、特點：
     快裝一體式水膜除塵脫硫塔，由花崗巖板砌筑構成，水膜面光滑圓順，垂直一體的內筒，外包碳鋼板，鋼板與花崗巖板間由專用的耐酸膠泥黏結填實，形成一個整體結構。快裝一體式水膜除塵脫硫塔結構緊湊、外表美觀、安裝方便，除塵脫硫效果明顯提高。進水槽采用閉式溢流水槽，底部水封采用內溢流封閉結構。

三、主要技術性能和參數：
除塵效率：>98%
脫硫效率：>80%
出口煙速：18~22m/s
進口煙速：16~20m/s
捕滴器筒體上升煙速：3.5~5.5m/s
溢流槽靜壓：2~5mmH2O
筒體阻力：70~120mmH2O
水汽比：0.12kg/m3
耗水量G水（kg/h）：G水 =a×Q a為水汽比、Q為每小時處理煙氣量m3 /h
除塵后煙氣溫度：50~80℃

四、安裝：
（1）快裝一體式水膜除塵脫硫塔比重為2.3T/m3，應根據選用型號及安裝地點地質情況設計除塵器基礎，基礎一定要平整。
（2）除塵器供水系統、風管、沉淀池等附屬設施應在安裝施工時統籌設計。
（4）溢流槽部位是關鍵部位，必須安裝準確。灌水找平后水封水平高差應<2mm。
五、運行維護：
1.運行前應在水池中加滿清水，并向除塵器供水，排灰口水封嚴密不漏。
2、運行前，應先開引風機，再向供水系統供水，停爐時，應在關閉引風機前停止向系統供水。
運行中，筒體**不允許斷水，定期檢查溢流槽是否暢通，同時要經常觀測煙溫情況及煙氣阻力情況。
3、定期清理沉淀池中的積灰,盡量保持循環水的清潔度。
4、要求脫硫效率在80%以上，必須定時定量在循環水池中加入堿液，使循環水中的PH值保持在9以上，使沉淀池中含酸性廢水和加入的堿水中和沉淀過濾后可循環使用。
5、如除塵器長時間停止運行或運行時上部水槽出現泛水現象，則應向水槽提供清潔水源（如自來水）沖刷一小時左右，以便清除水槽內的積灰。

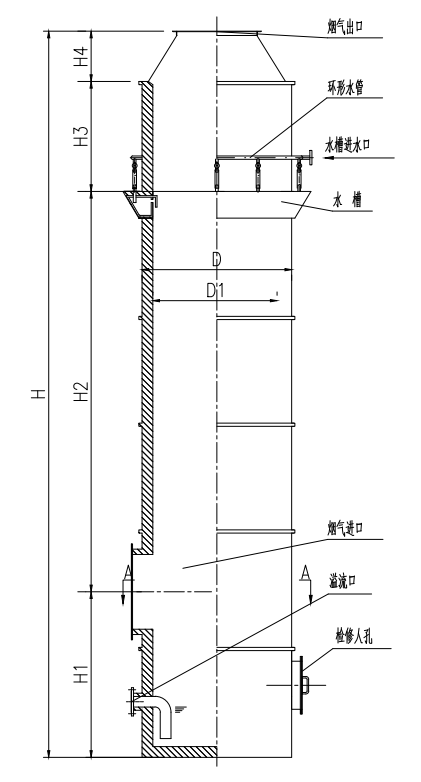

六、部分規格型號：

序號

規格

XL-1

XL-2

XL-4

XL-6

XL-8

XL-10

XL-15

XL-20

XL-25

D

600

800

1000

1200

1400

1600

1900

2000

2200

D1

800

1000

1200

1400

1700

1900

2200

2300

2500

H

4700

5700

5900

6700

8000

10200

11500

13000

14000

H1

1300

1400

1450

1500

1500

1500

1750

1750

1750

H2

1900

2800

2750

3700

4700

5900

6950

8450

9450

H3

1000

1000

1000

1000

1000

2000

2000

2000

2000

H4

500

500

700

500

800

800

800

800

800

Φ

350

500

600

750

800

900

1000

1200

1400

處理煙氣量m3/H（工況）

3000

6000

12000

18000

24000

30000

45000

60000

75000

耐腐蝕   耐磨液下泵

32YU-1A-15-15/2.2

40YU-1A-20-25/4

65YU-1A-40-25/7.5



?
