一、工作原理：
鍋爐、熱風爐等各種工業窯爐產生的煙氣經除塵后，由引風機正壓吹進噴淋脫硫塔內。在噴淋塔內設置高效霧化系統，在該區段空間充滿著由霧化器噴出的粒徑為100~300μm的霧化液滴，煙氣中的SO2與吸收堿液再次反應，脫除90%以上的二氧化硫。噴霧系統的合理選型及科學布置，使該霧化區形成無死角、重疊少的霧化滴相碰，其中SO2與吸收液進行反應，從而被脫除，同時殘留煙塵被帶上“水珠”，質量增大。脫硫后的液體落入脫硫塔底部，定時定期排入脫硫塔后設置的收集系統，適當補充一定量的堿液后，循環泵再次將脫硫漿液送入噴霧和配液系統中利用，脫硫劑始終處于循環狀態。
經過多次循環后的脫硫漿液排入后處理系統，由于設計的特殊性，經脫硫后的煙氣通過塔頂除霧器時，將煙氣中的液滴分離出來，達到同時除塵除霧的效果。潔凈煙氣*終達到達標排放。
二、主要技術性能：
脫硫效率：≥90% 阻力：＜1200Pa
三、主要設備：
A.外殼：
外殼材質為Q235-B碳鋼卷制而成，制作要求如下：
1、壁板鋼板內表面需做內襯，故選表面良好的一面朝里；
2、壁板與底板、頂板焊接，塔內側由于要做內襯，因此該處角焊接接頭應打磨成圓滑過渡，滿足做內襯的要求；
3、所有毛邊和鋒利的邊角均需打磨平整；
4、壁板焊接時應考慮焊縫收縮引起的變形問題，采取合理焊接工藝以保證設備*終外形尺寸；
5、本設計不考慮環形加勁肋的間隙,施工人員應根據合適的施焊工藝所需間隙下料,但應保證設備*終尺寸符合設計要求。

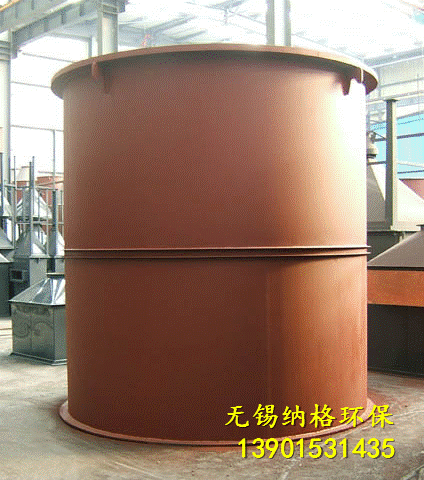

圖片 鋼質外殼

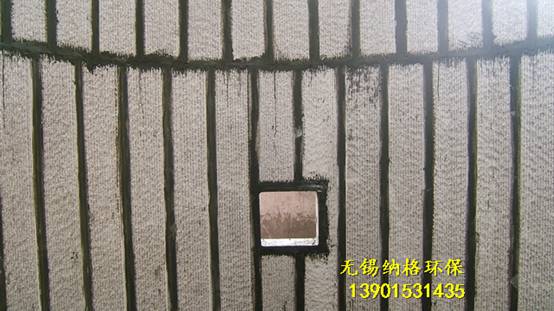

圖片 花崗巖內襯
B.塔內設計：
脫硫塔內所有部件能夠承受*大入口氣流及*高進口煙氣溫度的沖擊，高溫?zé)煔獠粫?huì)對任何系統和設備造成損害。
脫硫塔內襯花崗巖適合工藝過程的特性，并且能承受煙氣飛灰和脫硫工藝固體懸浮物的磨損。花崗石材料耐酸、耐溫性能良好，耐酸率>98.5%（按GB8488-87測定）；適用溫度＞300度；吸水率<1%（按gb50212-9測定）；sio2≥75%（詳見《花崗巖檢驗報告書》）；侵酸安定性外觀合格（無裂紋、剝落、膨脹、掉角等），強度保留率>90%。
（1）、我公司花崗巖的主要物理性能指標（詳見《檢驗報告書》）：
項 目 | 指 標 |
強度（N） | 抗壓 | 2400 |
抗拉 | 30 |
抗剪 | 130～200 |
吸水率(%) | <1 |
膨脹系數(K-1) | 3.56×10-6 |
容量(t/m3) | 2.7 |
硬度(莫氏) | 7 |
耐磨率(g/cm2) | 0.20 |
適用溫度(℃) | 300℃時放入冷水無變化（-25℃～300℃） |
C.噴淋霧化系統：
GCT型脫硫塔設備選用6層噴頭霧化裝置，其中下面3層為脫硫用噴淋層（常開），上面3層是除霧器沖洗噴淋層（常閉），噴頭材質均為316L不銹鋼。
沖洗噴淋應在引風機停下來后，打開閥門對除霧器器進行沖洗，鍋爐開爐工作時，沖洗噴頭應常關閉。

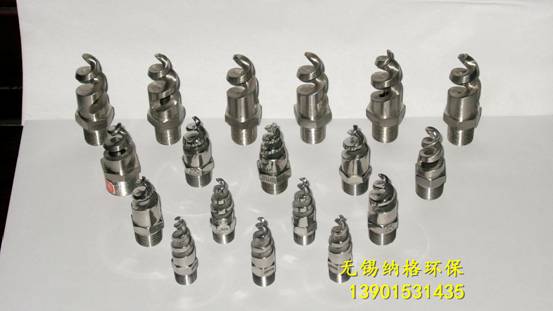

圖片 螺旋型實心圓錐形噴嘴
D.除霧器：
除霧器用于分離煙氣攜帶的液滴，其系統組成為：二級除霧器，配備沖洗水系統和噴淋系統（包括管道、閥門和噴嘴等）。除霧器系統包括一臺安裝在下部的粗除霧器和一臺安裝在上部的細除霧器。
位于下面的**級除霧器是一個大液滴分離器，葉片間隙稍大，用來分離上升煙氣所攜帶的較大液滴。上方的第二級除霧器是一個細液滴分離器，葉片距離較小，用來分離上升煙氣中的微小漿液液滴和除霧器沖洗水滴。煙氣流經除霧器時，液滴由于慣性碰撞作用，留在擋板上。由于被滯留的液滴也含有固態物，因此存在擋板上結垢的危險，同時為保證煙氣通過除霧器時產生的壓降不超過設定值，需定期進行在線清洗。為此，設置了定期運行的清潔設備，包括噴嘴系統。沖洗介質為工業水。
一級除霧器的上下面和二級除霧器的下面設有沖洗噴嘴，正常運行時下層除霧器的底面和頂面，上層除霧器的底面自動按程序輪流清洗各區域。除霧器每層沖洗可根據煙氣負荷、除霧器兩端的壓差自動調節沖洗的頻率。
沖洗水由除霧器沖洗水泵提供，沖洗水還用于補充吸收塔中的水分蒸發損失。

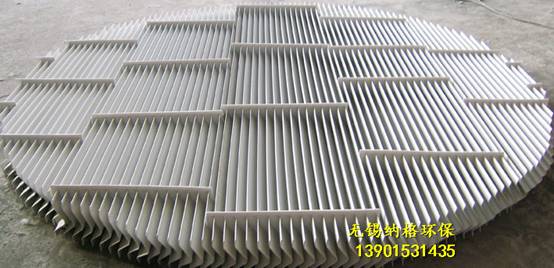

圖片5 折板除霧器

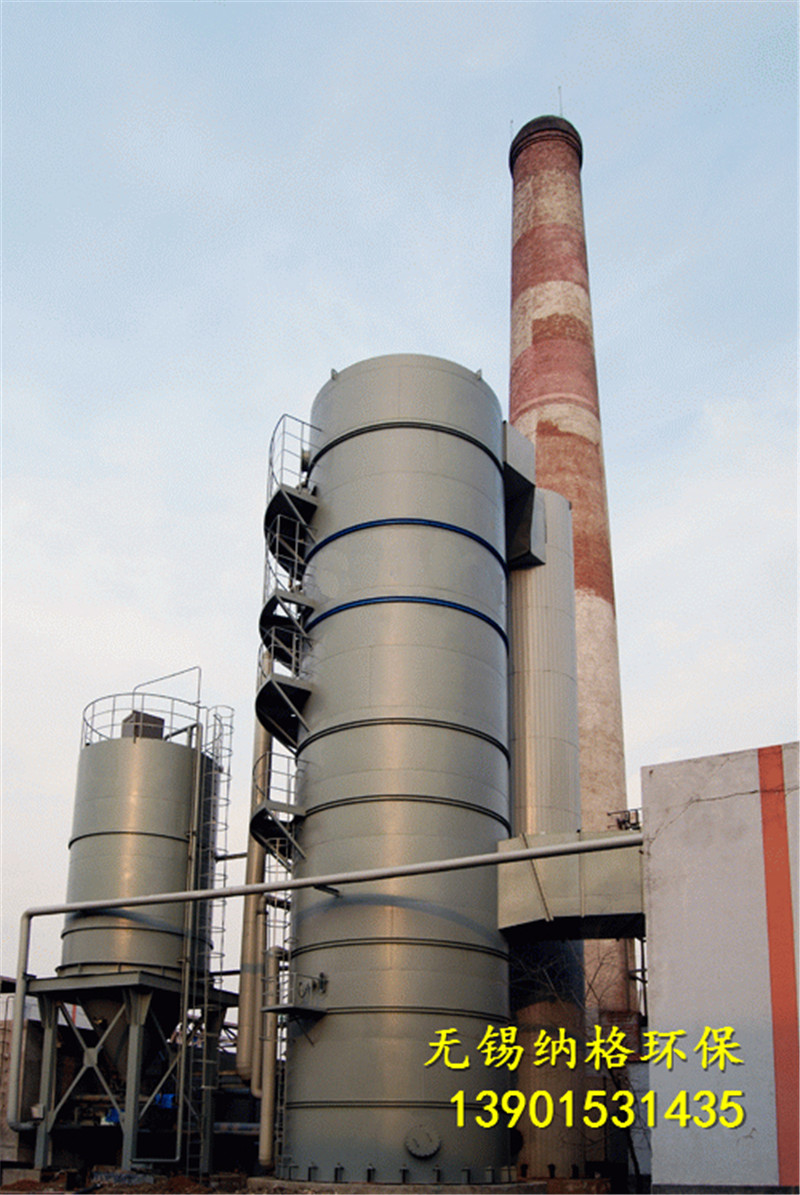

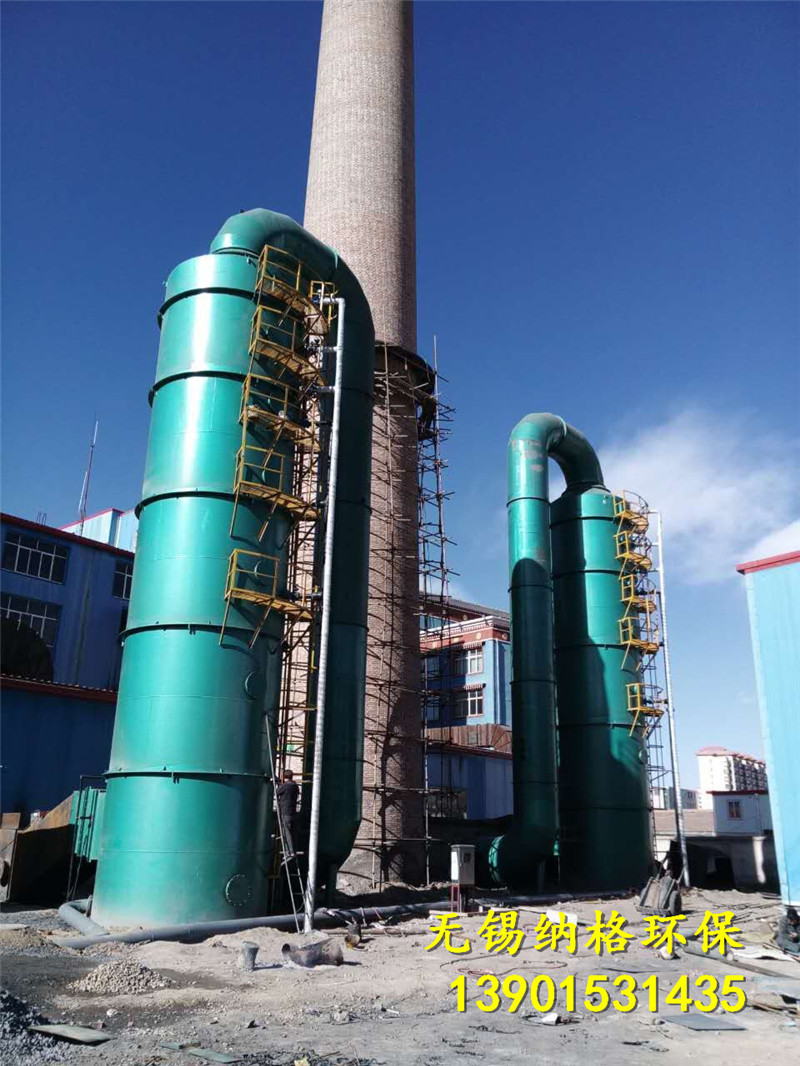

四、安裝步驟：
1、在指定位置進行地面處理做基礎，基礎尺寸以基礎布置圖為準。
2、噴淋塔按1節3米制作，現場吊裝。按設備編號1,2,3,4等依次由下而上對稱平齊安裝。即編號1放在地平基礎上，2放1上、3放2上依次安裝。安裝要求：筒體圓徑內外上下對齊。**節放在水平基礎上要水平垂直，節與節之間用滿焊焊死，不漏風。保證節與節之間垂直。
3、在脫硫塔內安裝2~3層霧化裝置，除霧器及沖洗裝置。循環噴淋管、沖洗水管、水泵等可參考布置圖，根據現場地形確定。
4、脫硫塔主塔安裝好后，應進入筒體內抹平接縫。
5、循環沉淀池可參考基礎布置圖根據現場地形而定，但必須有再生池、沉淀池和清水池。
五、運行維護：
1、運行前應在水池中加滿清水。
2、運行中先向供水系統供水，在開引風機，停爐時，應在關閉引風機前停止向系統供水。運行中，筒體**不允許斷水，定時沖洗除霧器，同時要經常觀測煙溫情況及煙氣阻力情況。
3、定期清理沉淀池中的積灰，盡量保持循環水的清潔度。
4、必須定時定量在循環池中加入堿液，使循環池的PH值保持在10以上，使沉淀池中含酸性廢水和加入的堿水中和，經過沉淀池過濾后可循環使用。

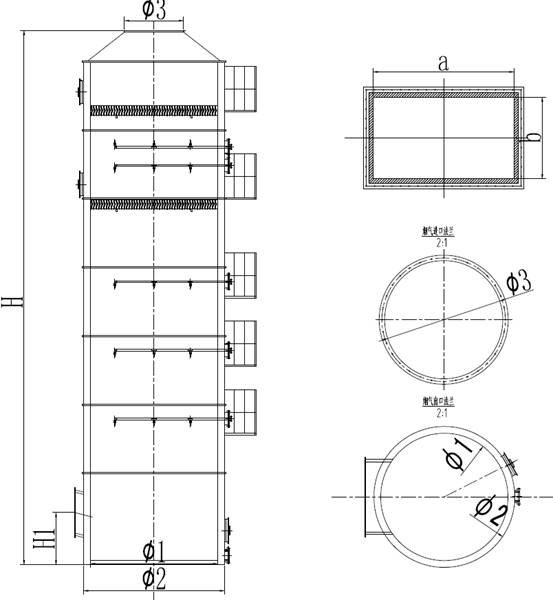

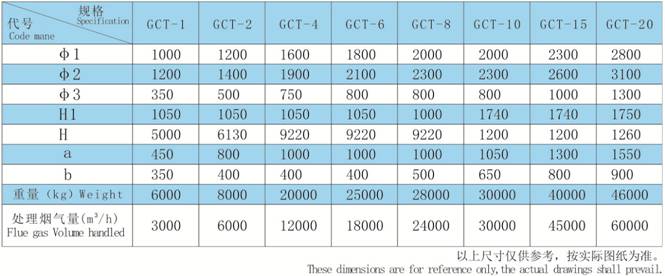

六、設備尺寸：
